随着市场竞争愈演愈烈，石油行业对信息的准确性、快速性要求越来越高，国内外很多石油企业都进行了信息化建设，其中数字油田作为数字地球概念在油田中的具体应用，受到石油企业的广泛重视。
经过10多年的发展，胜利录井围绕油气勘探开发和石油工程，建成了集井场数据采集、传输、存储管理、在线发布与监控、综合应用为一体的“井场综合信息平台”。系统平台以信息化改造传统录井产业，提升了油田的勘探开发效益，成为“智能油田”的重要支撑。
系统架构

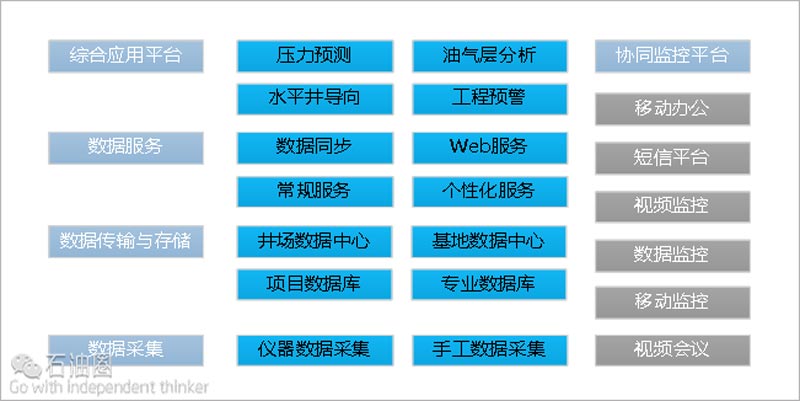

系统采用“统一设计、分层构建”的系统架构，分为数据采集、数据传输与存储、数据服务、综合应用平台与协同监控五层结构，各层的功能模块互相协同，实现井场、项目部、专业公司、油田“三基四地”实时共享井场一体化数据的目标。
1.数据采集层
实现仪器数据实时采集、手工资料数据采集、处理，完成井场数据标准化、格式化处理；
2.数据传输与数据存储层
实现标准化数据的实时传输、统一集成与安全存储；
3.数据服务层
建立数据中心与专业化软件系统数据交互接口；
4.综合应用平台
为“压力预测、油气层分析、水平井导向、工程预警”等专业应用系统提供“网络、服务器”等运行环境支撑；
5.协同监控平台
实现用户间的即时网络通讯、信息交互，为各方用户工作协同提供支撑。
主要功能模块
1.井场源头数据模型
井场源头数据采集标准基于中石化钻井、录井、测井、试油气等专业源头数据库采集标准体系，结合新工艺和新方法的实际需要进行完善扩充，包括新增项目的数据项、图形文档标准扩充和现有标准中未覆盖业务的扩充。
2.井场信息采集传输软件
（1）井下采集的实时数据与地面数据集成，形成井场统一出口的源头数据；
（2）录井仪实时数据截取和传输软件，从综合录井仪器中截取实时数据，以wits、wisxml标准发送给实时数据传输模块，传输模块将数据同时存储至本地和后方基地实时共享应用、永久存储；
（3）地质录井动态数据采集传输软件，实现异类数据库数据导入，离散数据、文档、图片等数据的录入、编辑、数字化存储，现场各类标准报表、报告的自动生成、打印。同时实现现场无线、低速网络条件下的数据传输，确保数据传输的准确、安全、完整。
3.井场数据共享平台
（1）井场无线局域网络建设。基于现有成熟的无线网络技术，优选井场用无线组网方式。克服通讯速率瓶颈及电磁设备的相互干扰等问题，为井场动态数据共享提供高速、稳定的网络环境，实现井场的无线网络全面覆盖；
（2）井场与后方基地网络组建。根据不同施工区域互联网网络信号强度，优选无线传输设备，组建远程传输链路，实现井场与后方基地网络数据远程传输的互联互通；
（3）井场数据共享系统的建立。对井场数据共享需求进行分类，实现钻台、钻井工程值班室、工程监督、地质监督等5个区域的动态数据实时共享，实现全井场数据共享。
4.远程数据同步系统
实现增量备份、完全备份的数据高效检索，大数据量高效传输，保证数据实时性及软件系统的稳定性，实现录井数据远程实时同步，为实时数据的本地化高效应用提供数据基础，同时提高数据安全性。
5.矢量格式综合录井图绘制组件
利用该组件绘制录井施工所需的各种录井图件，包括图件模版制作模块、图件编辑器、图件符号制作工具、图件查看器及其辅助功能等。
6.录井数据远程实时发布应用系统
（1）录井仪实时数据显示模块。包括实时展示数据更新频率、数据精度、量纲和井场保持一致的实现方法，主要方式包括数据表、仿真仪表、液晶动态数据、实时曲线；
（2）地质录井数据表和报告发布模块。将数据以录井标准规范格式进行发布，以井名、施工单位等选择方式筛选，内容包括基础数据、地层数据、管具数据、岩屑、岩芯、工程简况等地质录井施工数据；
（3）地质录井成果报告、图件展示模块研发。地质录井成果报告和图件基于web浏览方式展示，内容包括录井设计报告、录井日报、录井月报、完井地质总结报告、岩屑录井图、综合录井仪录井图等成果报告及图件。
系统主要作用
1.数据采集
多源异构数据的全面采集，采集范围涵盖了井场钻井、测井、录井、定向井、固井、泥浆、测试等井场油服所有专业，采集方式包含自动采集（录井仪和随钻仪）和人工采集。
2.数据传输
基于3G/4G、ADSL/GPRS等多种方式的传输网络，公用网络无法覆盖的井场自建卫星网络，通过数据传输软件可实现低带宽、复杂网络环境下的数据稳定高效传输。
3.数据存储
整合多种知识和方法，建立了一体化石油工程数据库，保障了数据在物理层面上的本质安全，并实现了数据应用访问的安全控制。
4.在线发布与监控
井场信息发布系统由井场信息共享系统、井场视频监控系统、远程发布系统和录井移动发布系统四个子系统组成：
井场共享系统通过局域网络共享方式，为钻台、钻井工程值班室、工程监督、地质监督等所需区域提供不同需求的实时数据、曲线、仪表数据，辅助钻井安全施工。
井场视频监控系统实现全天候的井场实时视频监控，可对现场的安全、技术操作等环节进行监控抽查，达到了对井场的远程可视化管理，提高了现场管理效率。
井场信息远程发布系统对正在施工井的各类信息（钻、测、录、定等）实时发布，为后方基地远程监控、零距离管理提供了手段。
录井移动发布系统包含钻井数据动态信息、实时工程参数、气测显示、井场动态、岩心岩屑描述记录、工程简况等，可实现“随时随地掌控井场”。
其他相关技术
1.专业软件测试
结合井场勘探开发业务和信息化软件测试方法，形成了适应石油工程专业应用软件的测试技术，对应用软件进行功能、性能、回归、压力和安全性等专业软件测试。
2.数据恢复
对PC机、笔记本由于硬盘故障或者逻辑故障损坏的数据或者视频资料进行恢复，服务器数据恢复包括windows、Linux、Unix、IBM－AIX、HP-UX、Solaris等系统平台。
3.网络信息工程
各种网络系统组网设计、卫星网络部署、无线局域网建设，以及机房配电系统、精密空调系统、防雷系统、消防系统、各类监控大屏幕、会议室音视频系统等机房智能监控系统的工程技术。
国内外应用情况
胜利录井井场综合信息平台技术服务足迹已遍布全球常规油气、页岩油气、煤层气和可燃冰勘探开发项目，已为国内12个省市和国外市场11个国家提供过优质服务。
目前，该技术承担着100多口“1字号”重点井传输任务，累计完成了探井1500余口，开发井24,000余口的数据传输服务。
胜利录井公司简介
胜利录井公司（中石化胜利石油工程有限公司地质录井公司）担负着钻探过程中建立地层剖面，发现、识别、评价油气层，随钻工程监测、井场信息集成与传输等作业，是一家集钻井地质设计、工程（井位）测绘、录井技术服务、信息远程传输、资料解释评价、地质综合研究、录井设备研发于一体的专业化录井公司。
