震击器玲琅满目 “国产”全液压式亦大有看点

随钻震击器高效的工作性能和可快速解决复杂井况的能力受到业界认可，本期介绍了一种国产全液压随钻震击器，基于什么震击结构，现场有何出色表现，一起鉴定下。

在钻井作业过程中，由于地址构造复杂、停泵时间过长或钻头泥包等，经常会出现垮塌、沉砂、缩径、键槽、压差卡钻等状况，给钻井作业的顺利进行造成较大的影响，严重增加钻井作业的成本。

目前，钻井作业时一般需要在钻柱上安装随钻震击器，如遇卡钻，只需上提或下放钻柱，在随钻震击器的作用下，在钻柱上形成向上或向下的震击力，快速解卡。震击器的特点就在于它可以以高速度来获得较大的动能去克服卡持钻具的力量，从而保证钻井作业的顺利进行，节约钻井作业成本。

震击器按工作状态可分为：随钻震击器和打捞震击器；按震击原理可分为：液压震击器、机械震击器和自由落体震击器；按震击方向可分为：上击器、下击器和双向震击器。

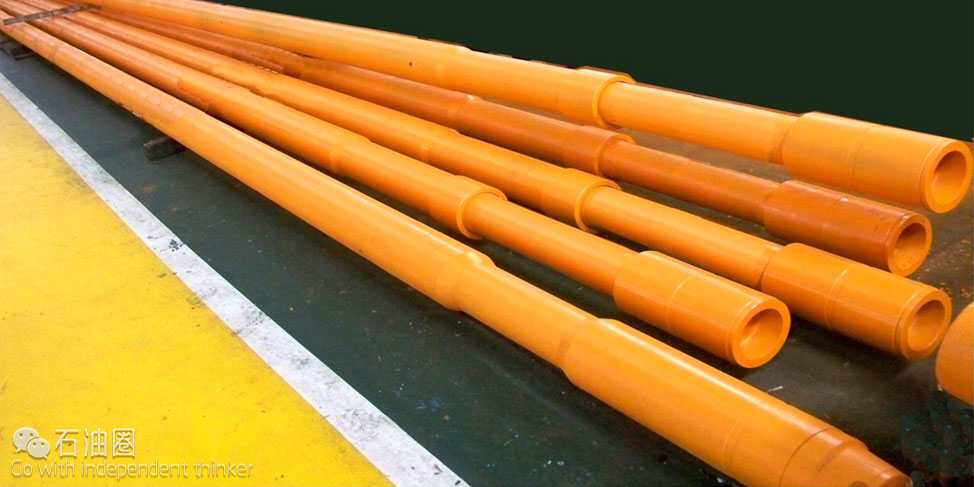

随着油气勘探的发展，深井、大斜度井、水平井等复杂井逐渐增多，大大增加了钻井作业中卡钻的概率。为了提高钻速，降低钻井作业的成本，需要使用技术更为先进、安全性能更高的震击器。重庆望江鑫祺机械有限公司设计制造的针阀式全液压随钻震击器（已达国际先进水平），具有超强的震击力和震击效果以及安全、可靠的性能，并通过在各种复杂井的应用，证明其完全能够满足目前钻井作业的需求。

全液压随钻震击器工作原理

上击工作原理石油圈原创www.oilsns.com

当钻柱遇卡时，上提钻具（需先复位后），使上液缸中的液压油憋压，实现钻柱储能；当上提到所需重量后，停止上提，憋压油快速卸载，瞬间释放钻柱储能，产生向上的震击力，使钻柱解卡。

下击工作原理石油圈原创www.oilsns.com

当钻柱遇卡时，下放钻具（需先复位后），使下液缸中的液压油憋压，实现钻柱储能；当下压到所需重量后，停止下压，憋压油快速卸载，瞬间释放钻柱储能，产生向下的震击力，使钻柱解卡。

产品结构及优势

1.为了保证震击器的震击性能稳定可靠，并能保持最大的震击力，降低震击衰减幅度和震击力周期规律变动幅度，该公司设计的震击器采用了独有的针阀式泄油结构。

2.该产品的摩阻小，能量转换效率高，从而能够实现超强的震击力和震击效果。

3.震击力的来源主要为：通过操作者上提或下放钻柱的重量来提供震击力。

4.其震击力无需在地面设定，并可无级差的连续提供一个从小到大震击力。

5.全液压随钻震击器的长度和钻杆长度一样，因此有利于钻柱的排放，同时减少了钻柱的曲性长轴，使压力更容易传递到震击器上。该震击器的使用时间更长，并可实现连续多次震击，且维修保养简单方便。

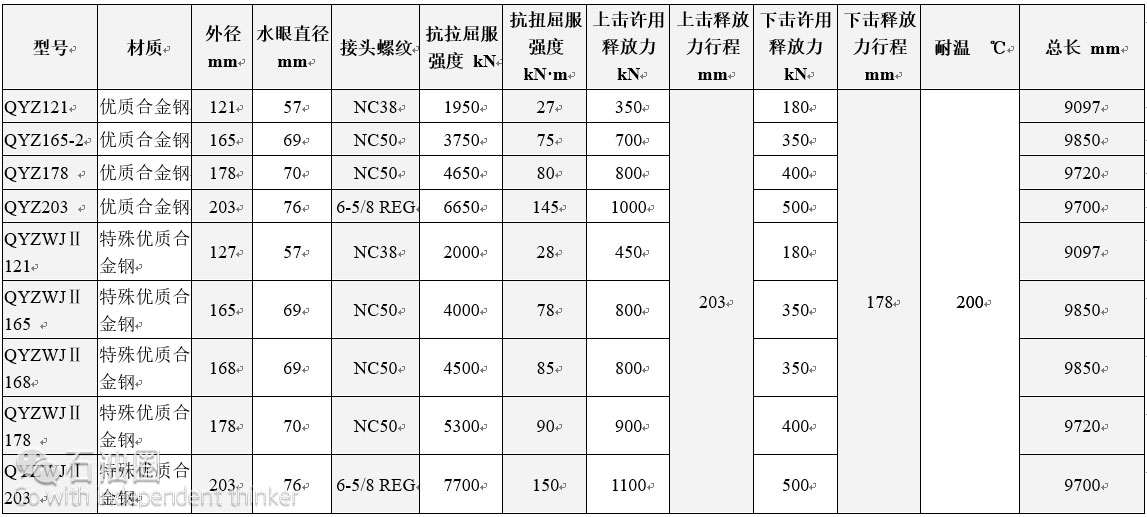

产品技术参数

目前该公司生产制造的全液压随钻震击器分优质合金钢和特殊优质合金钢两种材质，其中特殊优质合金钢的性能更优，它的震击力、抗扭和抗拉能力更强，使用寿命更长，产品更加安全可靠，经济效益明显，性价比完全能够满足油田钻井作业中各种复杂井况的需要，为国内首屈一指的产品，并达到了国外的技术水平，价位却低于国外产品几倍，性价比不言而喻！

该公司震击器已在四川、新疆等油田使用，并得到一致认可。

案例分析1

背景简介石油圈原创www.oilsns.com

川庆钻探工程有限公司川东钻探公司在钻探作业中使用了QYZ165型液压随钻震击器，该震击器采用的材料为4330V特殊优势合金钢，其抗拉、屈服强度都大于1000MPa以上，冲击功为105-110J，抗扭强度为81KN.m，避免了在大扭矩处理事故时被扭断的风险，使用周期达到1500h。

应用结果

它在使用周期内能够保证泄压流体通道横截面积不变，在震击次数超过200次的大吨位连续震击后，其震击力基本保持不变，震击衰减率小于5%。

案例分析2

背景简介

宏华油气工程技术服务（四川）有限公司在苏里格地区承钻一口水平井，为保障钻井安全、避免卡钻事故的发生，在井深3635米以上、8 1/2”井眼定向段（最大井斜88.3°）使用了QYZ165型全液压随钻震击器，且入井工作时间361.6小时。

应用结果

该震击器安全可靠，震击效果明显，在起下钻和钻井过程中多次及时解除遇阻、挂卡及卡钻现象，避免了事故恶化，提高了钻井效率。

公司简介

重庆望江鑫祺机械有限公司是专门从事石油钻采工具与钻采装备研发、设计、生产制造、销售的专业化公司。公司拥有近80年军品制造技术沉淀，工艺门类齐全，为确保产品质量提供了制造技术保障。

公司研发设计的全液压随钻震击器和液压减震器分别获得国家专利，同时还研发生产了超级上击器、加速器、稳定器等系列井下钻井工具及打捞工具，同时拥有焊接、热处理、表面处理、刀具量具制造、各类机械加工及装配等加工设备，为确保产品质量提供了设备基础。所有系列工具在中石油、中石化、海外油田的钻井工程作业中广泛使用，深受各大油田好评。
